Тормозная система на Jeep Cherokee WK1

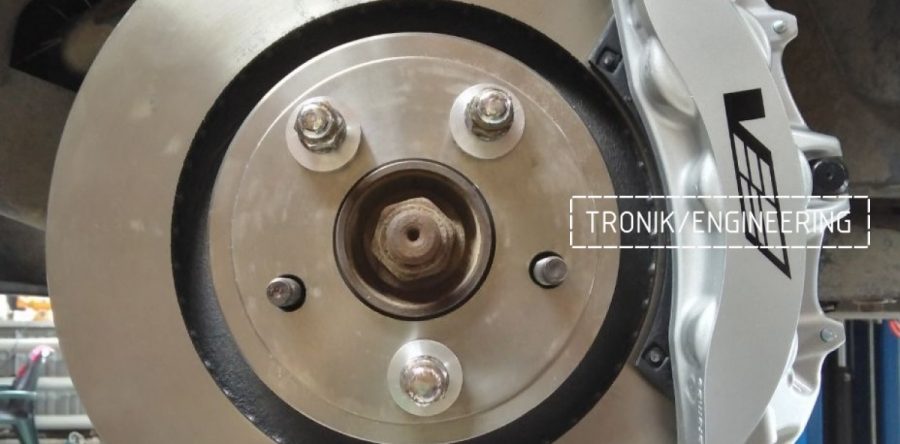

Тормозная система Brembo для Jeep Cherokee WK1,передняя ось.



Суппорт Brembo 6-ти поршневой, модифицированный, штатного цвета Сadillac CTS-V. Поршни дифференциированные: 30/32/36. Данный суппорт имеет одно большое преимущество его можно размещать в небольшие колесные диски. К примеру, он был установлен в одной из наших работ на BMW 535D в 18-е колесные диски.



Тормозной диск Brembo 360*32


Тормозная система на Jeep Cherokee WK1. Фотография 1Тормозная система на Jeep Cherokee WK1. Фотография 2Тормозная система на Jeep Cherokee WK1. Фотография 3Тормозная система на Jeep Cherokee WK1. Фотография 4Тормозная система на Jeep Cherokee WK1. Фотография 5Тормозная система на Jeep Cherokee WK1. Фотография 6Тормозная система на Jeep Cherokee WK1. Фотография 7Тормозная система на Jeep Cherokee WK1. Фотография 8Тормозная система на Jeep Cherokee WK1. Фотография 9Тормозная система на Jeep Cherokee WK1. Фотография 10


Высота рабочей части тормозного диска не стандартная, пришлось модифицировать тормозную колодку.


Дюймовая резьба на штуцере тормозной магистрали, как впрочем и конструкция крепления тормозного шланга к кузову заставляет работать головной мозг.


К штуцеру из нерж приварили пластинку крепления (2 мм нерж) и после обжали.


Тормозная система на Jeep Cherokee WK1. Фотография 11


Задача решена!



Спроектированные кронштейны, изготовлены из алюминиевого сплава, защитное гальваническое покрытие.



Приятного просмотра!
