Самая легкая тормозная система для драгового VW Golf 7

2019-06-21 23:20:20

Разработана самая легкая карбон-керамическая тормозная система для драга

Проектируем и изготавливаем самую легкую керамическую тормозную систему на Гольф ГТИ.
К нам поступило техническое задание на разработку легкой тормозной системы для машины, участвующей в гонках. Основное требование - как можно легче!!!

Масса одного штатного тормозного диска на VW Golf GTI - 10,2 кг.
Масса передних колодок на 1 колесо - 1,5кг. т е полная масса передних колодок - 3кг
Ну и масса переднего суппорта - 7,2кг.
Итого масса штатных тормозов передней оси на одно колесо составляет: 10,2 + 1,5 + 7,2 = 18,9 кг. Казалось бы не много, ведь только один тормозной диск Mercedes Benz W463.276(новый Гелетваген) весит 20 кг

Мы взяли тормозной диск Порше 350-28. Спроектировали и изготовили ступичные части из алюминия. Изготовили кронштейны, тормозные шланги.
Ну и собрали тормозную систему, разместив ее для проверки в колесный диск.

Масса переднего суппорта - 3 332 грамм.
Масса переднего керамического диска - около 4-х килограмм :)
А тормозной системы в сборе на одно колесо - 8 220 грамм
Итого выигрыш по массе составил около - 10,5 килограмм!!!
Вы можете посмотреть ниже на фотографиях все результаты и измерения.

Установка задней оси на VW Golf 7

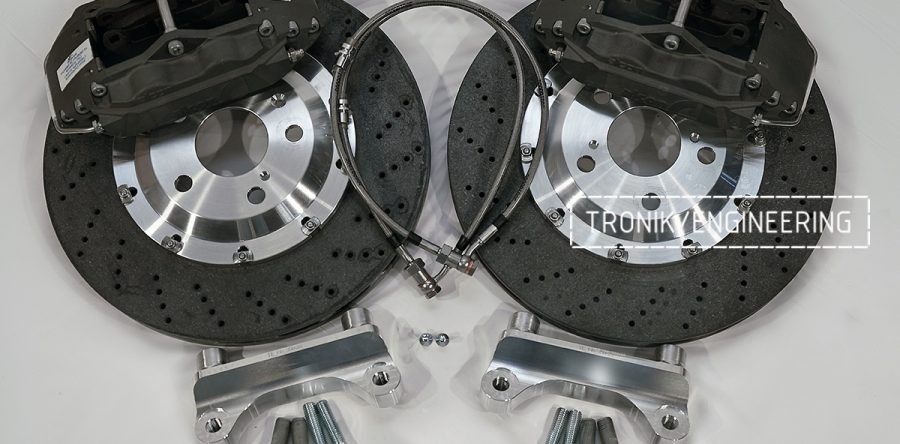

Масса переднего тормозного суппорта ALcon 3,33 кгПередний левый карбон-керамический диск. Масса 3,92 кгПередний правый карбон-керамический диск. Фото 1Передний правый карбон-керамический диск. Масса 3,94 кгПередний правый карбон-керамический диск. Фото 2Передний правый карбон-керамический диск. Фото 3Масса переднего кронштейна на Гольф - 532 грамма.Масса переднего кронштейна на Гольф и винтов крепления - 842 грамма.Масса карбон-керамической тормозной системы передней оси - 8 220 граммПримерка керамической тормозной системы Гольф. Фото 1Примерка керамической тормозной системы Гольф. Фото 2Примерка керамической тормозной системы Гольф. Фото 3Примерка керамической тормозной системы Гольф. Фото 4Примерка керамической тормозной системы Гольф. Фото 5Устанавливаем и примеряем карбон-керамическую систему Гольф ГТИ в колесный диск. Фото 1Устанавливаем и примеряем карбон-керамическую систему Гольф ГТИ в колесный диск. Фото 2Устанавливаем и примеряем карбон-керамическую систему Гольф ГТИ в колесный диск. Фото 3Комплект тормозной системы Гольф ГТИ передней оси в сборе
