Установка карбон-керамической тормозной системы на BMW M6

Владелец BMW M6 E63 обратился к нам с задачей: установить карбон-керамическую тормозную систему от BMW M3/M4 F80/F82 на свой автомобиль. Данная система бывшая в употребление и требовала небольшой косметической работы с нашей стороны.

В недельный срок нами были изготовлены:

- 2 передних кронштейна крепления суппорта к кулаку

- 2 задних кронштейна крепления суппорта к кулаку

- доработаны задние ступичные части для возможности установки на BMW M6

- изготовлены тормозные шланги Goodridge на обе оси

Кронштейны покрыты защитным гальваническим покрытием.

Задняя ось: Карбон-керамический тормозной диск 380-28, 4-х поршневой суппорт Brembo, кронштейны

Кронштейны крепления суппортов задней оси

Передняя ось: Карбон-керамический тормозной диск 400-38, 6-ти поршневой суппорт Brembo, кронштейны

Кронштейны крепления суппортов передней оси

Штифты крепления колодок передней оси

Зачищаем ступицу от грязи и ржавчины.

Ступица заднего колеса до обработки

Ступица заднего колеса после обработки

Для установки кронштейна необходимо доработать защиту тормозного диска. Просто вырезаем лишнее.

Вырезаем защиту тормозного диска задней оси для крепления кронштейна

Кронштейн крепления суппорта задней оси установлен на автомобиль. Зазор между кронштейном и защитой в нормеУстанавливаем задние диски на автомобиль.

Тормозной диск задней оси 380-28 установлен на автомобиль

Также необходимо доработать переднюю защиту тормозного диска.

Кронштейн крепления суппорта передней оси установлен на автомобиль. Зазор между кронштейном и защитой в норме

Кронштейн суппорта передней оси установлен на автомобиль: вид сбоку
Смазываем места соприкосновения тормозных колодок и суппорта высокотемпературной смазкой

Используем высотемпературную смазку для суппортов на привалочных плоскостях тормозных колодок

Тормозная система задней оси установлена на автомобиль. Фото 1

Тормозная система задней оси установлена на автомобиль. Фото 2

Передний карбон-керамический тормозной диск 400-38

Тормозная система передней оси установлена на автомобиль. Фото 1

Суппорт передней оси, датчик износа

Установлены тормозные шланги Googridge

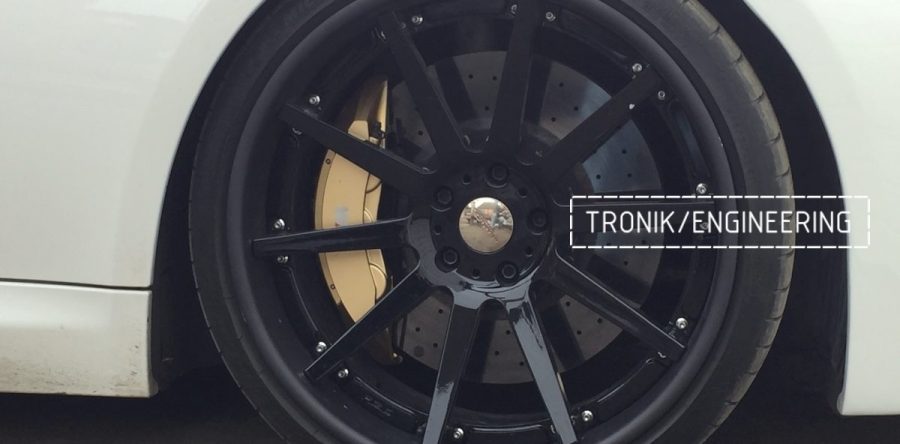

Установленная тормозная система на переднюю ось. Фото 1

Установленная тормозная система на заднюю ось. Фото 1

Установленная тормозная система на заднюю ось. Фото 2

Установленная тормозная система на переднюю ось. Фото 2

Установленная тормозная система на переднюю ось. Фото 3
