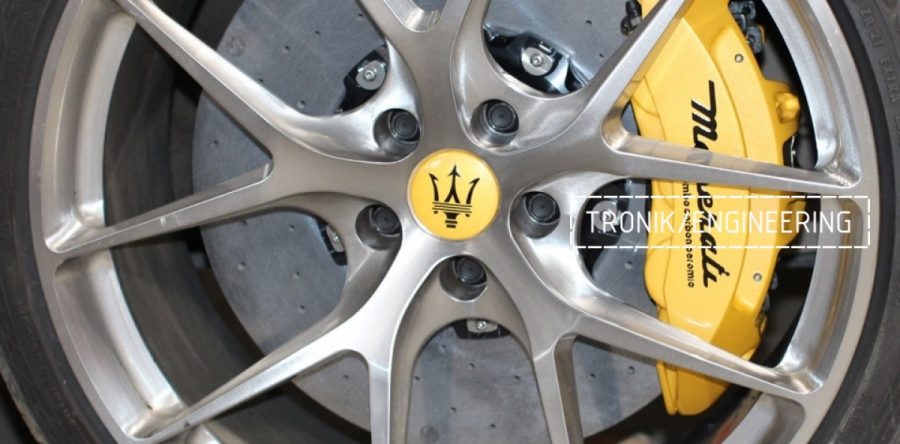

Carbon ceramic brakes Maserati Ghibli 402-39___380-28

Доброго дня!

Maserati Ghibli на HRE, с прекрасной выпускной системой, красным салоном?

Требовался тормозной кит carbon ceramic

В данном посте постараюсь немного рассказать о установке.

Carbon ceramic brakes Maserati Ghibli 402-39___380-28. Фотография 1

Carbon ceramic brakes Maserati Ghibli 402-39___380-28. Фотография 2

Carbon ceramic brakes Maserati Ghibli 402-39___380-28. Фотография 3

Carbon ceramic brakes Maserati Ghibli 402-39___380-28. Фотография 4

Ступица тщательно зачищается металлической щеткой, удобней всего торцевая дрель или УШМ (болгарка) на выбор, не забудьте одеть защитные очки!

Привалочные плоскости кулака также необходимо зачистить, если кулаки Ал сплав щетку нужно использовать с мягким ворсом :)))

Carbon ceramic brakes Maserati Ghibli 402-39___380-28. Фотография 5

Внимание к мелочам влечет за собой растянутые во времени проекты и бюджеты не понятные среднестатистическому гражданину.

В данном случае из интересных фишек изготовили установочные винты из нержи, "под ключ" был выбран профиль Torx и прожжен электродом.

Carbon ceramic brakes Maserati Ghibli 402-39___380-28. Фотография 6

Монтируем кронштейн на передний кулак, винты М14

Carbon ceramic brakes Maserati Ghibli 402-39___380-28. Фотография 7

Предварительно собранные тормозные диски:

Carbon ceramic brakes Maserati Ghibli 402-39___380-28. Фотография 8

Carbon ceramic brakes Maserati Ghibli 402-39___380-28. Фотография 9

Carbon ceramic brakes Maserati Ghibli 402-39___380-28. Фотография 10

Carbon ceramic brakes Maserati Ghibli 402-39___380-28. Фотография 11

Внимание!

Цилиндрическую поверхность ступицы необходимо смазать пластичной смазкой, желательно высокотемпературной.

Саму привалочную плоскость ни в коем случае ничем не мазать!

Только предварительно зачистить и обезжирить!

Carbon ceramic brakes Maserati Ghibli 402-39___380-28. Фотография 12

Монтируем тормозные диски, фиксируем установочными винтами.

Carbon ceramic brakes Maserati Ghibli 402-39___380-28. Фотография 13

Carbon ceramic brakes Maserati Ghibli 402-39___380-28. Фотография 14

Теперь собственно ответ всем желающим помазать медной смазкой ступицу, диск, и все вокруг?

Для демонтажа тормозного диска предусмотрены отверстия с резьбой М8 расположенные через 180 градусов.

При "синхронном" ввинчивании будет возникать сила необходимая для того чтобы снять тормозной диск.

В ступичных частях тормозного диска изготовленного из Ал сплавов я рекомендую использовать винты также из Ал сплава, благо в BMW моторостроении они применяются достаточно часто!

Carbon ceramic brakes Maserati Ghibli 402-39___380-28. Фотография 15

Крепим суппорты к кронштейнам, винт М12 (основной шаг (1,75))

На винт необходимо нанести фиксатор резьбы (средней силы), одной капли обычно достаточно.

Момент затяжки 110 Нм

Carbon ceramic brakes Maserati Ghibli 402-39___380-28. Фотография 16

Предварительно изготовленные тормозные шланги устанавливаем на автомобиль, момент затяжки всех резьбовых соединений М10х1,0 (20Нм)

Carbon ceramic brakes Maserati Ghibli 402-39___380-28. Фотография 17

Carbon ceramic brakes Maserati Ghibli 402-39___380-28. Фотография 18

Как известно тормозная жидкость агрессивна к лакокрасочному покрытию.

После прокачки незамедлительно необходимо промыть суппорт водой с небольшой концентрацией синтетического моющего средства (фейри т п.)

Carbon ceramic brakes Maserati Ghibli 402-39___380-28. Фотография 19

Тщательно продуйте прокачной фитинг, в нем не должно оставаться тормозной жидкости и воды.

Carbon ceramic brakes Maserati Ghibli 402-39___380-28. Фотография 20Продолжение следует?
