Установка тормозной системы от Mercedes-Benz C209 63 AMG на W124

2017-11-21 15:41:53

"Кто в молодости не был радикалом [вариант: либералом] — у того нет сердца, кто в зрелости не стал консерватором — у того нет ума."

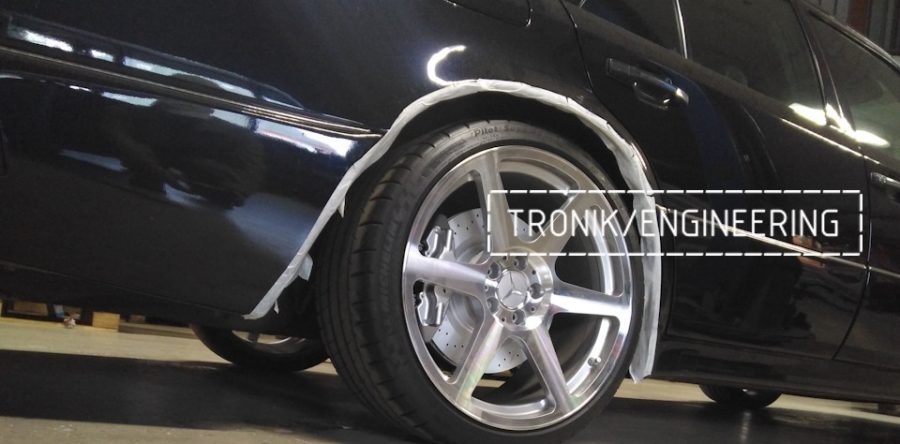

Задняя ось Mercedes-Benz W124MB W124 задняя ось, тормозная система 330-26, 4-ех поршневой суппорт Brembo AMG

Добрый день.
Немного философии…
"Кто в молодости не был радикалом <вариант: либералом> — у того нет сердца, кто в зрелости не стал консерватором — у того нет ума."
В некоторых источниках эту фразу приписывают Sir Winston Leonard Spencer-Churchill.
Современные автомобили перестали вдохновлять, бездушный плейстешен с LED-экраном и лазерными фарами…
И тут задача по тормозной системе, как бальзам на душу — Е500 W124.
Заказчиком была озвучена гипотеза о полной совместимости задней тормозной системы Е500 W124 и C209 63 AMG.
Отрисовав задние кулаки, пришло понимание, что это правда!
Защита заднего тормозного диска Mercedes-Benz W124
Лень конструкторам чего-либо новое изобретать…
Сопоставив геометрию задних тормозных дисков становится понятно, что и система стояночного тормоза идентична, за исключением грязезащитного щитка, и дополнительного отверстия (на ступице W124 имеется штифт)
Размечайте диск и сверлом на 8,5 изготавливайте отверстие.
Чертежи торможных дисков W124 и С209Задняя ступица Mercedes Benz W124
Накупив разнообразные щитки стало понятно, что ничего не подойдет!
Проблема заключается в серьезном подходе конструктора на W124 — щиток закрывает задний диск максимально!
Радиальная часть диска прикрыта сложной отформовкой!
Используя проставку из ДСП и старого тормозного диска равномерно закручивая колесные винты добиваемся зазора между диском и защитой 3-4 мм.
Проставка из ДСП для формовки защиты заднего тормозного дискаФормовка защиты заднего тормозного дискаРасстояние между тормозным диском и отформованной защиты Mercedes Benz W124
После приводим защиту в порядок, обезжириваем и красим.
Покрашенная защита заднего тормозного диска Mercedes Benz W124. Фото 1Покрашенная защита заднего тормозного диска Mercedes Benz W124. Фото 2Покрашенная защита заднего тормозного диска Mercedes Benz W124. Фото 3Тормозная система задней оси Mercedes Benz W124 в сборе. Фото 1Тормозная система задней оси Mercedes Benz W124 в сборе. Фото 2Тормозная система задней оси Mercedes Benz W124 в сборе. Фото 3Армированные тормозные шланги Goodridge для задней оси
Новые армированные тормозные шланги Goodridge добавляют жесткости гидравлическому контуру.
Тормозная система задней оси Mercedes Benz W124. Фото 1Тормозная система задней оси Mercedes Benz W124. Фото 2
Список требующихся деталей:
A0054204120- тормозные колодки
A1714230212- тормозной диск (2 шт)
A0034202983- скоба тормозного механизма слева
A0034203083- скоба тормозного механизма справа
Это наш первый пост где мы делимся информацией из "закрытой кухни", так что сарафанное радио приветствуется наши дорогие читатели!
